냉동식 에어 드라이어

DHT-N Series 고온일체형

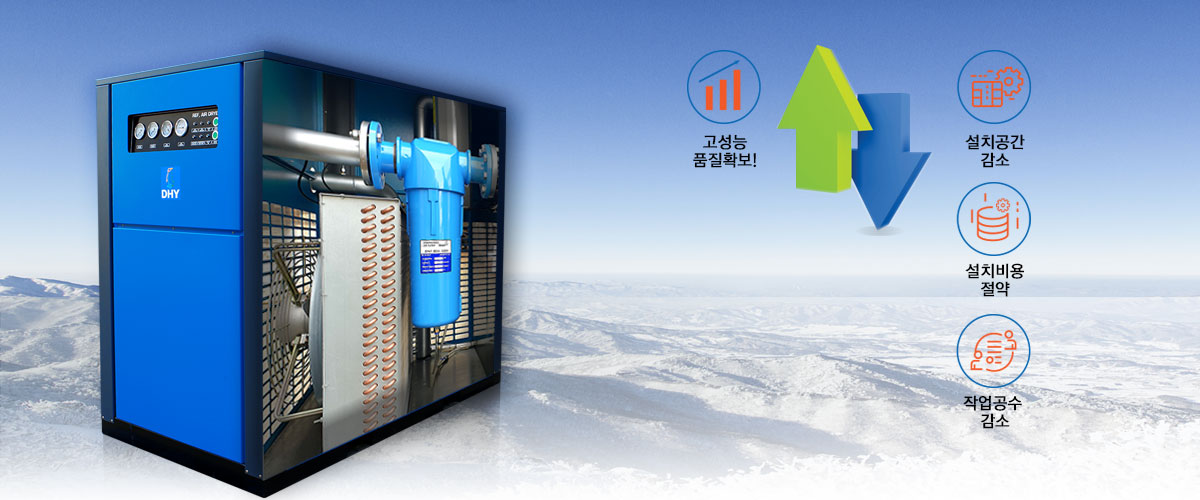

고온일체형 냉동식 에어드라이어
High Temperature Refrigerated Air Dryer(Air Cooled Type)

DHT-N 시리즈는 애프터 쿨러와 프리필터(3㎛), 라인필터(1㎛)를 내장한 일체형 제품(4 in 1 System)입니다.
애프터 쿨러가 설치되어 있어 고온의 작동 환경에서도 성능을 보장하며, 콤팩트한 디자인으로 협소한 공간에서도 설치가 용이하여 배관 작업 등과 같이 별도의 설치비용을 절감할 수 있는 제품입니다.

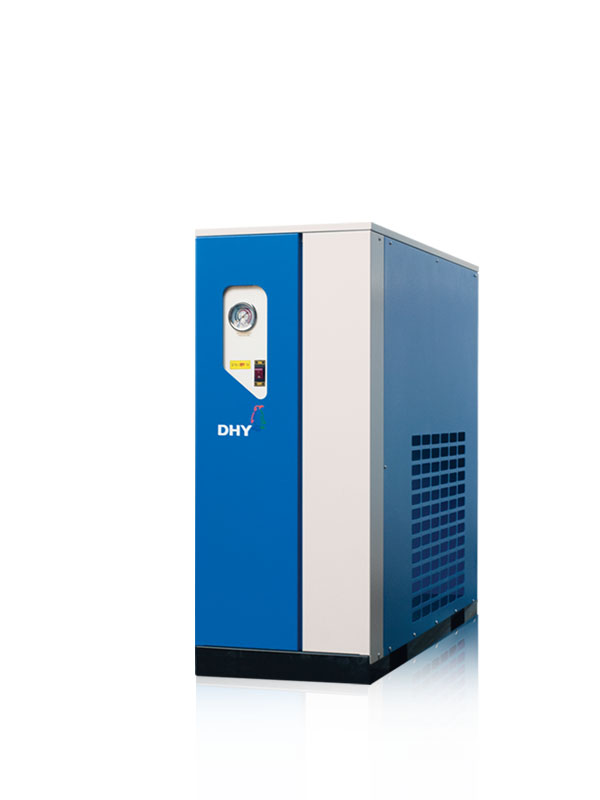

DHT-5N~30N

DHT-50N~100N

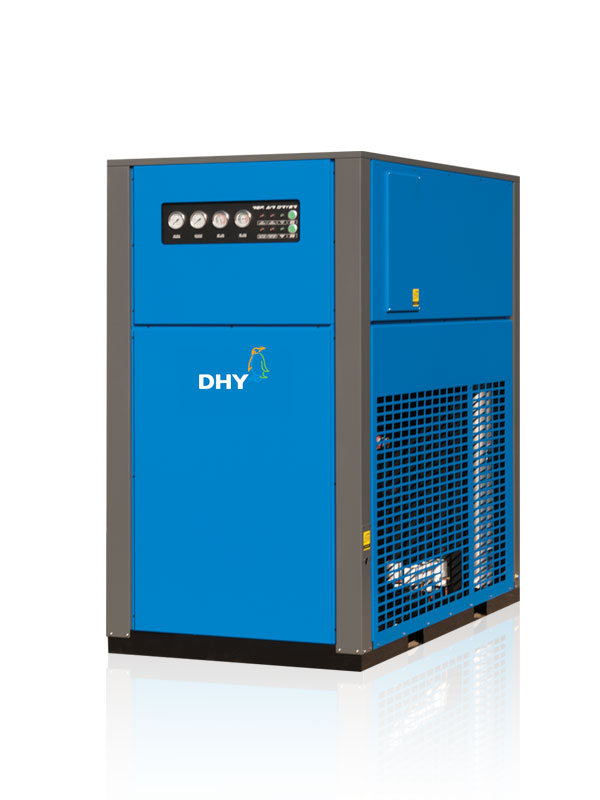

DHT-150N~300N

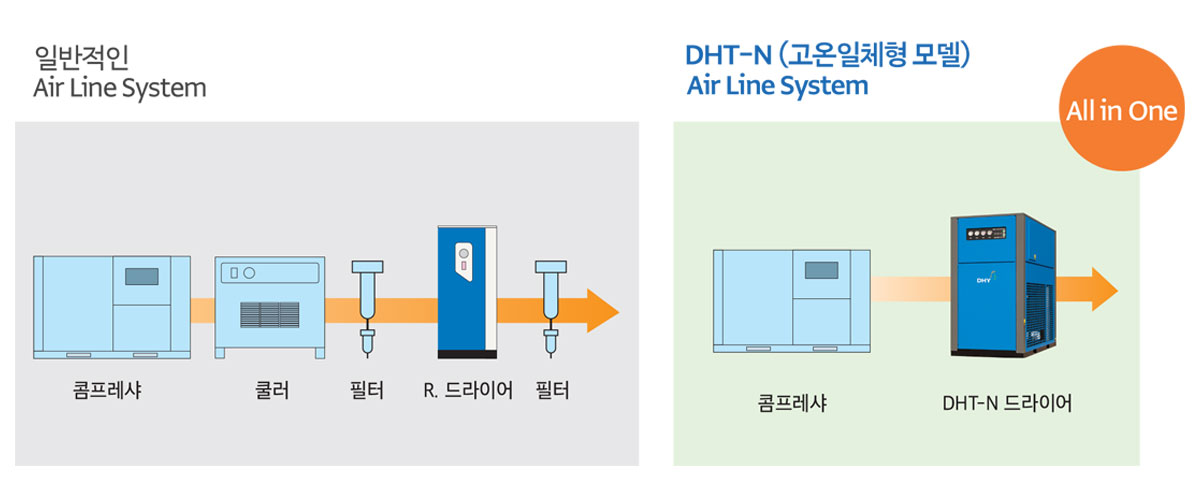

냉동식 고온일체형의 구성

고온의 압축공기가 Air Dryer로 들어오면서 After Cooler를 통해 1차 냉각되며, 1차 냉각시 발생한 응축수가 배출됩니다.
1차 냉각된 압축공기는 1차 필터(프리필터(3㎛))를 통해 불순물과 응축수가 제거됩니다.
프리필터(3㎛)를 통과한 압축공기는 특수설계된 '2중 열교환기(Air to Air + Ref to Air)'를 통해 제습 및 열교환하여 2차 냉각됩니다.
제습된 공기는 2차 필터(라인필터(1㎛))를 거치면서 응축수 및 불순물을 제거된 후, 고품질의 압축공기를 공급합니다.

제품 특징

국내 최초

국내 최초 고온일체형 에어드라이어 개발(5~250HP)

알루미늄 열교환기 적용
(DHT-150 ~ 250N 적용)

높은 열효율, 안정적인 노점 제공

제품 사이즈 축소와 경량화 통한 설치공간 감소

After Cooler 수동(Manual) 버튼 장착

After Cooler 별도 조작으로 동절기의 과냉현상 방지

Control Panel

전면 판넬의 램프를 통해 드라이어의 운전 상태를 직관적으로 파악 가능

고장 부위 램프 작동시 자동으로 가동을 멈추어 냉동 콤프레샤 등의 각종 부품의 고장 방지

파워트랩 (DHAD-500)
DHT-20N 이상 모델 장착

대구경의 방출구를 통해, 오일 및 이물질에 의함 막힘과 협착을 방지

유량 조절 밸브 장착

내부식성 재질

Technical Specifications

Model	Flow Capacity (N㎥/min)		In/Out	Freon Gas	Electricity	Dimension (WxDxH(mm))	Weight(Kg)
Model	60Hz	50Hz	In/Out	Freon Gas	Electricity	Dimension (WxDxH(mm))	Weight(Kg)
DHT-5N	0.62	0.51	¾"(S)	R-134a	1Ph / 220V / 60Hz	370X700X910	65
DHT-7N	0.97	0.81					70
DHT-10N	1.35	1.12					85
DHT-15N	1.96	1.63					90
DHT-20N	2.6	2.2	1"(S)			470X800X1110	110
DHT-30N	3.9	3.2	1"(S)	R-22		470X800X1110	115
DHT-50N	7.2	6.0	1½"(S)			640X1020X1330	210
DHT-75N	11.6	9.2	1½"(S)			640X1020X1330	240
DHT-100N	14.6	12.1	2"(S)			730X1200X1450	270
DHT-150N	21.85	18.2	2½"(F)		3Ph / 380V / 60Hz	975X1640X1490	290
DHT-200N	31.32	26.0	3"(F)			1030X1968X1890	340
DHT-250N	40.13	33.3	4"(F)			1120X2165X2080	390
DHT-300N	47.56	39.47	4"(F)			1120X2165X2080	420

※ 한국산업안전보건공단(KOSHA)의 설계 및 성능검사 없음

사양조건 : 입구온도 60℃(최대온도 80℃), 주위온도 38℃, 입구압력 7.0 ㎏f/㎠(최대 압력 9.9㎏f/㎠), 운전노점 4~10℃(PDP)기준
표준전원 및 냉매가스 외 사양은 주문 제작 가능
고압용 AIR DRYER는 주문 제작 가능함
제품사양은 품질 향상을 위하여 사전 예고 없이 변경될 수 있음

DHR Series 공냉식

공냉형 냉동식 에어드라이어
Refrigerated Air Dryer(Air Cooled Type)

특수 설계한 '2중 열교환기(Air to Air + Ref to Air)'는 고온다습한 압축공기를 급 냉각 사이클(Rapid refrigerated cycle)을 적용한 제습 시스템으로 결로 현상 방지 및 균일한 노점을 유지합니다. 이는 냉동 콤프레샤의 부하율과 전력 사용을 최저로 유지하여 성능 향상 및 제품의 수명을 연장합니다.

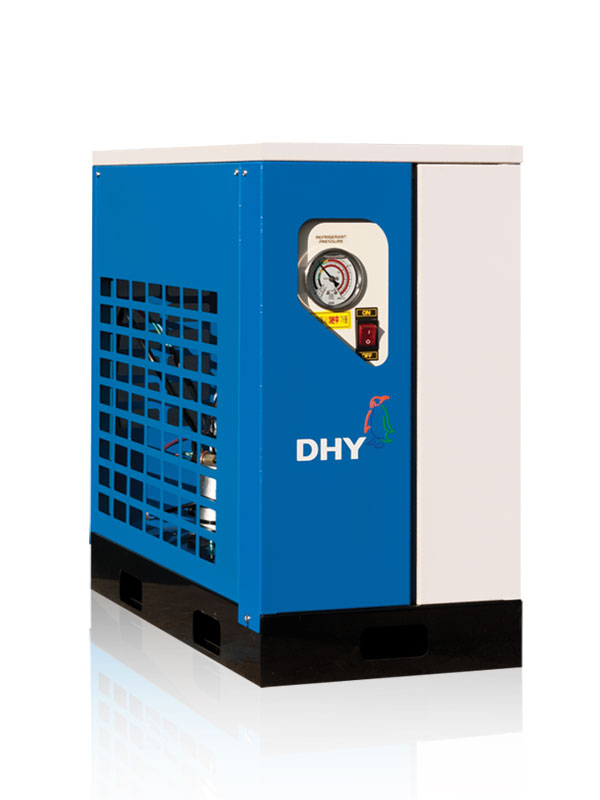

DHR-5~10

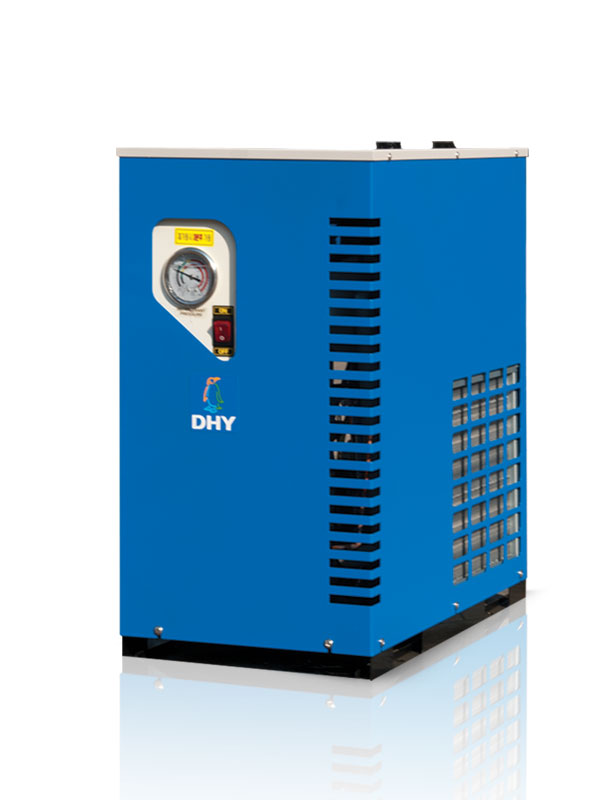

DHR-15~100

DHR-150~800

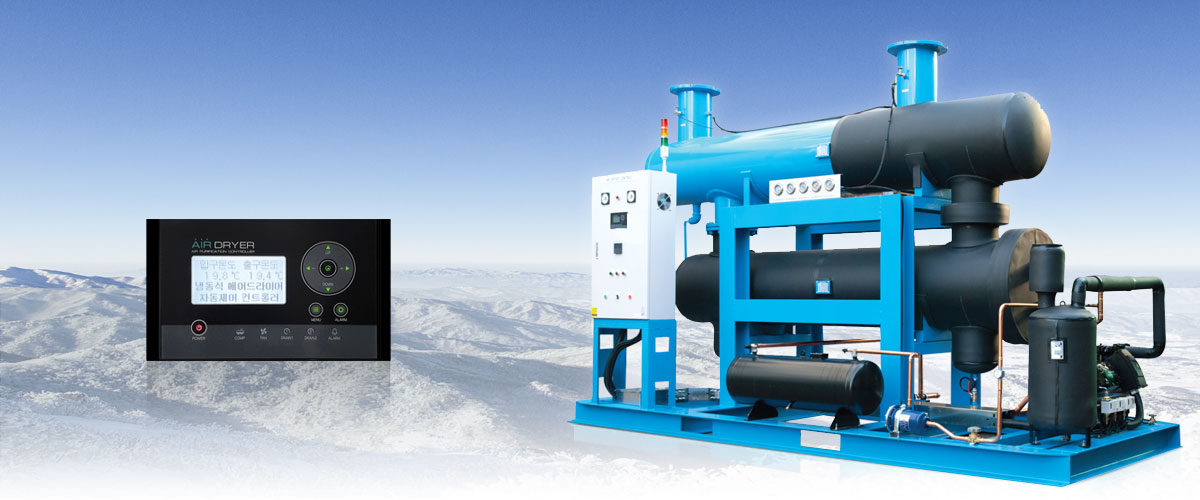

DHR-2500

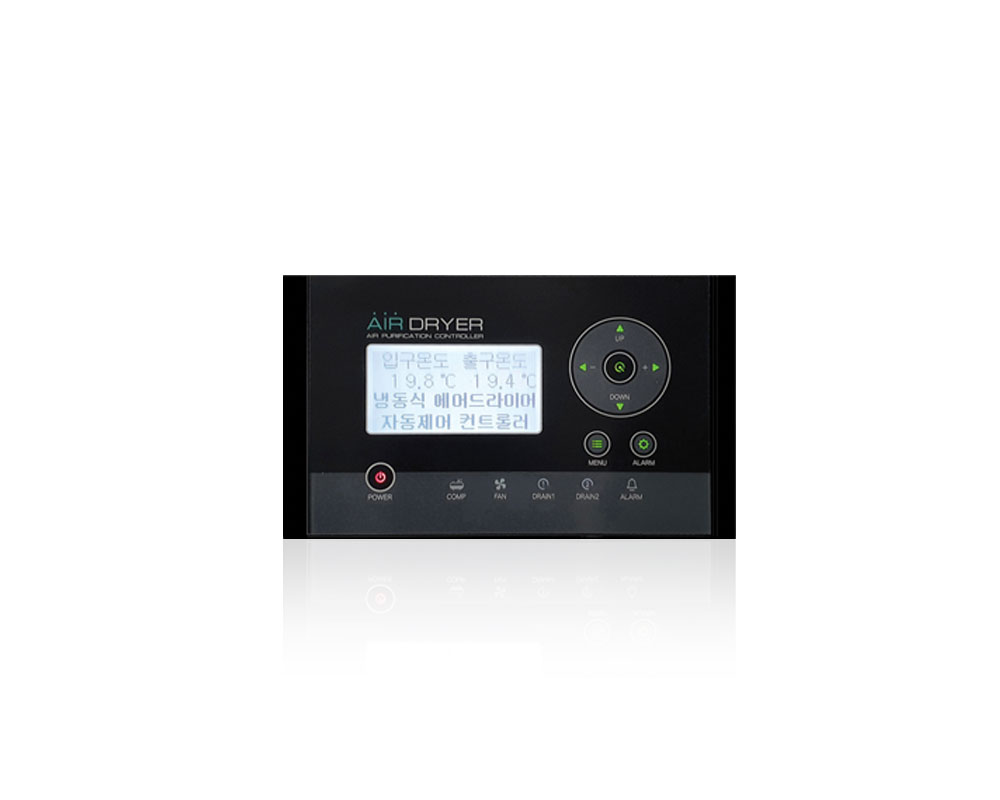

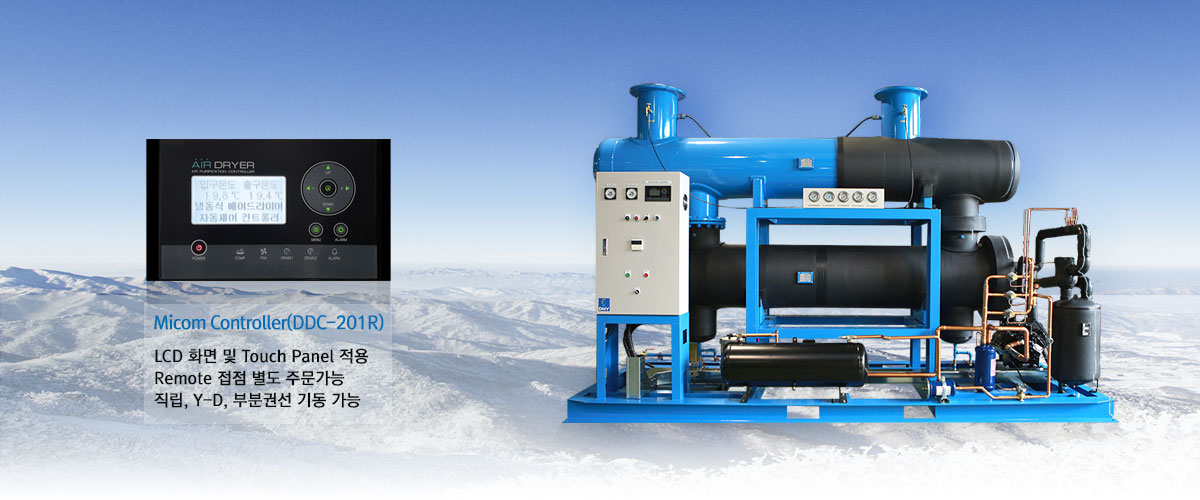

MICOM CONTROLLER(DDC-201R)

제품 특징

알루미늄 열교환기 적용
(DHR-150 ~ 1200 모델 적용)

높은 열효율, 안정적인 노점 제공

제품 사이즈 축소와 경량화 통한 설치공간 감소

Control Panel(DHR-1200 이하 모델 적용)

전면 판넬의 램프를 통해 드라이어의 운전 상태를
직관적으로 파악 가능

고장 부위 램프 작동시 자동으로 가동을 멈추어 냉동 콤프레샤 등의 각종 부품의 고장 방지

Micom Controller(DDC-201R)
DHR-1500 이상 모델 적용

LCD 화면 및 Touch Panel 적용

Remote 접점 별도 주문가능

직립, Y-D, 부분권선 기동 가능

파워트랩 (DHAD-500)
DHR-20 이상 모델 적용

대구경의 방출구를 통해, 오일 및 이물질에 의한
막힘과 협착을 방지

유량 조절 밸브 장착

내부식성 재질

Technical Specifications

Model	Flow Capacity (N㎥/min)		In/Out	Freon Gas	Electricity	Dimension (WxDxH(mm))	Weight(Kg)
Model	60Hz	50Hz	In/Out	Freon Gas	Electricity	Dimension (WxDxH(mm))	Weight(Kg)
DHR-5	0.62	0.51	¾"(S)	R-134a	1Ph / 220V / 60Hz	315X580X595	40
DHR-7	0.97	0.81
DHR-10	1.35	1.12
DHR-15	1.96	1.63				310X670X560	45
DHR-20	2.63	2.18	1"(S)			370X750X690	84
DHR-30	3.85	3.2	1"(S)	R-22		370X750X690	86
DHR-50	7.24	6.01	2"(S)			411X1020X910	117
DHR-75	11.13	9.24				411X1020X910	170
DHR-100	14.62	12.13				411X1030X1000	196
DHR-150	21.85	18.14	2½"(F)		3Ph / 380V / 60Hz	600X1270X1270	245
DHR-200	31.32	26.0	3"(F)			640X1600X1390	300
DHR-250	40.13	33.31	4"(F)			600X1650X1550	395
DHR-300	47.56	39.47				600X1650X1550	410
DHR-400	59.47	49.36				750X1810X1635	480
DHR-500	73.29	60.83	6"(F)			900X1940X1730	860
DHR-600	89.56	74.33				900X1940X1730	920
DHR-800	112.47	93.35				950X1930X2140	1020
DHR-1000	145	120.35	8"(F)			1250X2500X2680	1890
DHR-1200	165	136.95	8"(F)			1250X2500X2680	1960
DHR-1500	207	171.81	10"(F)			1550X3100X2760	2150
DHR-2000	270	224.1	10"(F)			1550X3900X3190	3850
DHR-2500	315	261.5	12"(F)			1550X3900X3190	4730

※ DHR-1500 이상 제품은 한국산업안전보건공단(KOSHA)의 설계 및 성능 검사품

사양조건 : 입구온도 38℃, 주위온도 38℃, 입구압력 7.0 ㎏f/㎠(최대 압력 9.9㎏f/㎠), 운전노점 4~10℃(PDP)기준
표준전원 및 냉매가스 외 사양은 주문 제작 가능
MODEL : DHR-150 이상은 수냉식 주문 제작 가능
고압용 AIR DRYER는 주문 제작 가능
제품사양은 품질 향상을 위하여 사전 예고 없이 변경될 수 있음

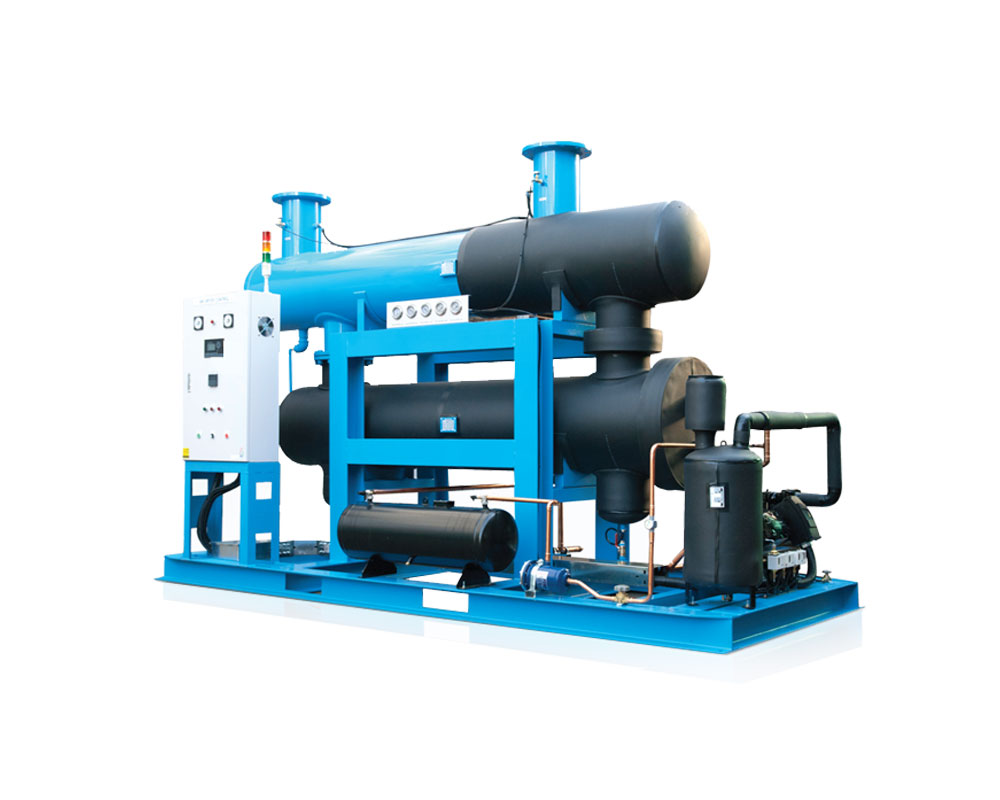

DHR-W Series 수냉식‧간냉식

수냉식 ‧ 간냉식 냉동식 에어드라이어
Refrigerated Air Dryer (Water ‧ Indirect Cooled Type)

수냉식 ‧ 간냉식 에어드라이어는 용도에 따라 사양을 결정하는 주문 제작품입니다.
일반적인 냉동식 에어드라이어는 압축공기의 수분을 증발기에서 응축시키지만, 수냉식 ‧ 간냉식 에어드라이어는 압축공기와 냉수(Chilled Water)가 접촉하여 수분을 응축시키는 원리입니다. 비교적 대용량의 압축공기를 사용하는 공정에 적합하며, 변동이 많은 공정에도 안정적으로 운전이 가능한 시스템입니다.
조선, 자동차, 화학, 섬유산업 분야 등에 적합합니다.

Technical Specifications

Model	Flow Capacity (N㎥/min)		IN/OUT (Air)	IN/OUT (Water)	Quantity of cooling water (ℓ/min)	Freon Gas	Electricity	Weight(Kg)
Model	60Hz	50Hz	IN/OUT (Air)	IN/OUT (Water)	Quantity of cooling water (ℓ/min)	Freon Gas	Electricity	Weight(Kg)
DHR-150W	23.4	21.4	2½"(F)	1¼"(S)	32/65	R-22	3Ph / 220V, 380V, 440V / 60Hz	265
DHR-200W	33.5	30.6	3"(F)		45/90			320
DHR-250W	42.9	39.2	4"(F)		48/97			420
DHR-300W	50.9	46.5			50/100			435
DHR-400W	63.6	58.1		1½"(S)	53/105			500
DHR-500W	79.1	72.2	6"(F)	2"(S)	64/127			885
DHR-600W	95.8	87.5	6"(F)	2"(S)	80/159			945
DHR-750W	120.3	109.8	8"(F)	2"(S)	105/210			1620
DHR-900W	155.3	141.8		2½"(F)	158/315			1740
DHR-1200W	177.5	162.1			183/365			1890
DHR-1500W	221.9	202.6	10"(F)		210/420			1970
DHR-2000W	295.8	270.1	12"(F)	3"(F)	265/530			2180
DHR-3000W	473.3	432.1	14"(F)	3"(F)	424/848			2320
DHR-4000W	591.7	540.2	16"(F)	4"(F)	530/1060			2540
DHR-5000W	709.9	648.1	18"(F)	5"(F)	636/1272			2760
DHR-6000W	887.4	810.1	20"(F)	5"(F)	795/1590			3110

※ DHR-1500W 이상 제품은 한국산업안전보건공단(KOSHA)의 설계 및 성능 검사품

사양조건 : 입구온도 40℃, 주위온도 38℃, 냉각수 입구온도 32~37℃, 냉각수 압력 범위 4~6㎏f/㎠,
입구압력 7.0 ㎏f/㎠(최대 압력 9.9㎏f/㎠), 운전노점 4~10℃(PDP)기준
표준전원 및 냉매가스 외 사양은 주문 제작 가능
고압용 AIR DRYER 주문 제작 가능
제품사양은 품질 향상을 위하여 사전 예고 없이 변경될 수 있음

DHT-NT Series 써모드라이어

써모 냉동식 에어드라이어

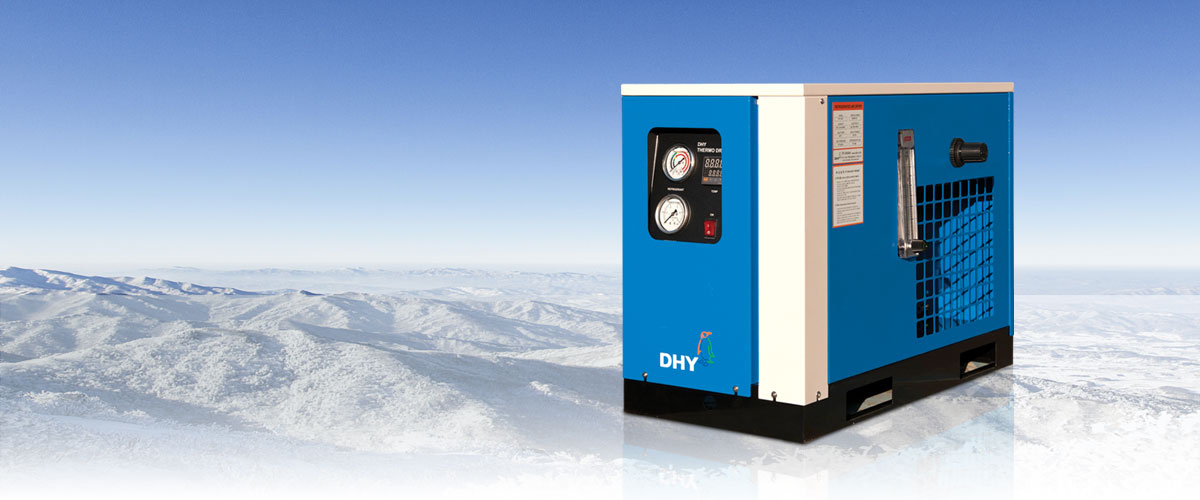

Thermo Refrigerated Air Dryer(Air Cooled Type)

DHT-NT 시리즈는 설정된 온도와 일정한 압력의 제습공기를 안정적으로 공급하는 에어드라이어입니다.
특수 설계한 히터가 설치되어 있어 저온의 작동 환경에서도 성능을 보장하며, 출구공기의 온도(15~30℃(±1℃)) 및 압력(0.15~0.85MPa) 조절이 가능합니다.
콤팩트한 디자인으로 라인필터(1㎛)와 코알레센트필터(0.01㎛)를 내장한 제품(3 in 1 System)입니다.
일정한 온도와 압력이 필요한 공정에 적합하며, 변동이 많은 공정에서도 안정적으로 운전이 가능한 시스템입니다.

제품 특징

써모드라이어의 작동 원리

압축공기가 Air Dryer로 들어오면서 1차 냉각되며, 1차 냉각시 발생한 응축수가 배출됩니다.

1차 냉각된 압축공기는 1차 필터(프리필터(3㎛)), 2차 필터(라인필터(1㎛))를 통해 불순물과 응축수가 제거됩니다.

1차, 2차 필터를 통과한 압축공기는 특수설계된 Heater를 통해 사용자가 설정한 온도와 압력으로 공급됩니다.

Digital Controller(온도 조절)

출구공기 온도 조절 범위 (15~30℃)

Heater 과열 방지 센서 부착

출구공기 온도 안정성 (±1℃)

감압밸브(압력 조절)

출구공기 설정압력 범위 (0.15~0.85MPa)

제습(드라이어)

출구공기 압력노점(10℃)

내장필터

여과도(1㎛ & 0.01㎛)

Technical Specifications

Model	Flow Capacity (N㎥/min)		IN/OUT	Freon Gas	Electricity	Dimension (WxDxH(mm))	Weight(Kg)
Model	60Hz	50Hz	IN/OUT	Freon Gas	Electricity	Dimension (WxDxH(mm))	Weight(Kg)
DHT-5NT	100~500	⅜"	R-134a	1Ph / 220V / 60Hz	370X700X480	370X700X480	48
DHT-10NT		⅜"					52
DHT-15NT		½"					53
DHT-20NT	300~800	¾"			470X800X600	470X800X600	60
DHT-30NT	300~800	1¼"			470X800X600	470X800X600	62

사양조건 : 입구온도 38℃(최대 입구온도 60℃), 주위온도 38℃, 입구압력 7.0 ㎏f/㎠(최대 압력 9.9㎏f/㎠)
제품사양은 품질 향상을 위하여 사전 예고 없이 변경될 수 있음
